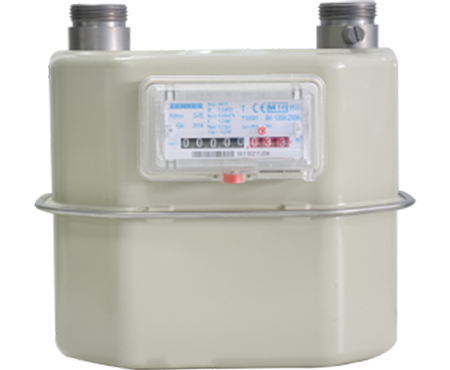

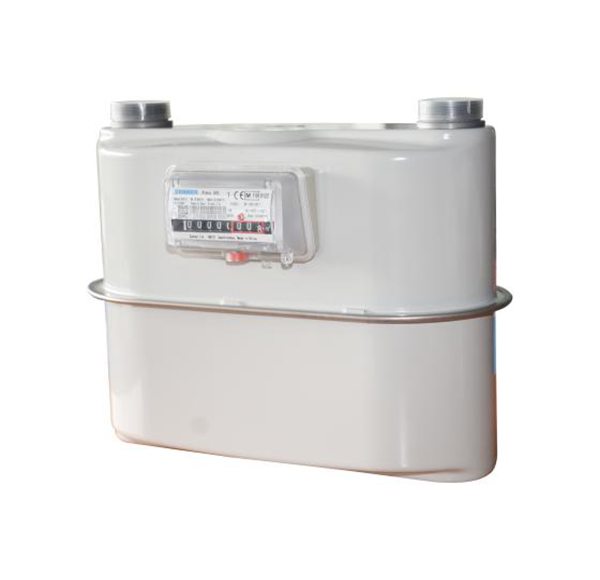

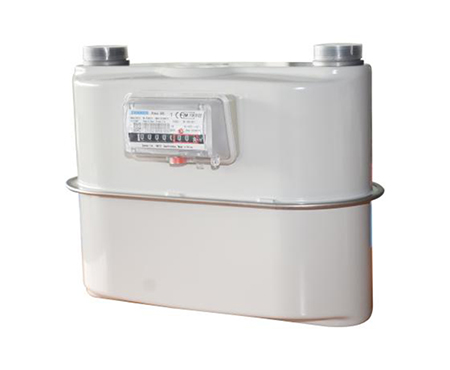

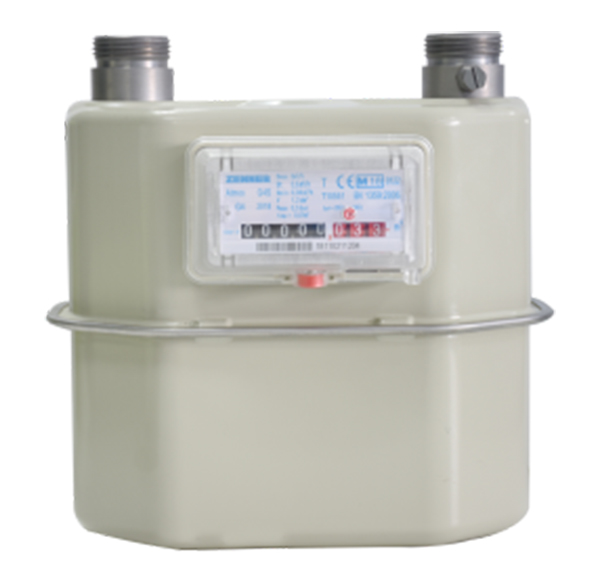

Bi-tubilaire et Mono-tubilaire compteur de gaz à membrane G4s| G6Ms | WG6M
Distance des centres est 152.4mm
Distance des centres est 250mm

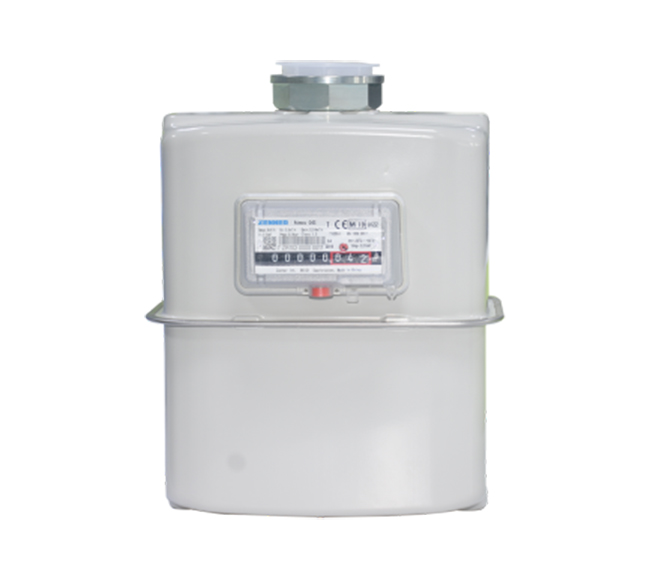

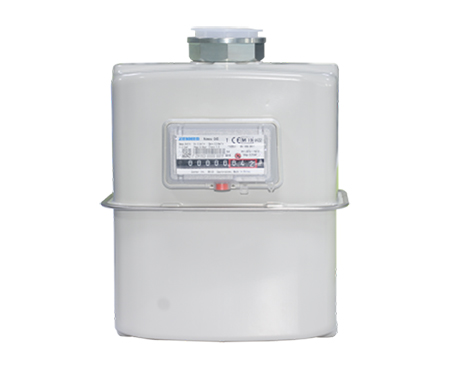

Mono-tubilaire
Les compteurs de gaz à membrane sont destinés à la mesure des volumes de gaz. Ils sont des compteurs de type secn à parois déformables. En mettant l'accent sur la haute qualité de production, la haute précision, sécurité et l'utilisation de techniques de pointe lors de la fabrication, Zenner a fait en sorte que ce type de compteurs à membrane est un des meilleurs choix en tant qu'instrument de mesure de volume de gaz. Chez nous, vous avez le choix entre trois modèles différenciés par leur dimension G4, G6M et WG6M. Les plus grands avantages de ce compteur de gaz se situent au niveau de sa grande précision de mesure, son incroyable stabilité même à long terme, sa grande fiabilité et aussi sa longue durée de vie. Sans oublier que les matériaux utilisés sont d'une qualité supérieur qui leur donnent une grande résistance à la corrosion.
Le compteur de gaz à membrane a un système de calibrage intégré qui joue le rôle de coordinateur de flux de gaz optimal. Ce type de compteur à la capacité de garantir sa performance et ne commettre que l'erreur minimal même quand on est en présence de faible volume de flux. Et grâce à son soupape avec une conception glissante (coulissante) il reste résistant à la contamination avec une valeur stable Qmin. Ce qui fait que ce type de compteur à membrane pour gaz est vraiment approprié pour divers types de gaz.
Notre compteur de gaz à membrane répond aux normes de métrologie les plus exigeants: EN1359:1998/A1:2006 et OIML R137-1 (2012)
Caractéristiques
Approbation Directive Instruments de Mesure (MID) de Nmi
Equipé d'un sytème intégré pour régler les courbes d'erreur
Le boîtier est en acier galvanisée à revêtement en poudre pour une résistance à la corrosion maximale
Résistant au feu allant en dessus de 0.1 bar en accord avec la norme EN1359
Débit initial en dessous de 1 dm3/h
Température de travail: -25 °C à +55 °C
Pression de service: 0.5 bar
Grâce à ses diaphragmes d'une très bonne qualité, il a une très grande durée de vie
Conception améliorée avec ajout de pulseur
Sortie d'implusion en option
Données Techniques
Type
G4s
G6Ms
WG6Ms
Plage de mesure nominale
Qn
m³/h
4
6
10
Plage de mesure max.
Qmax
m³/h
10
10
10
Plage de mesure min.
Qmin
m³/h
0.04
0.04
0.04
Pression maximale de service
bar
0.5
0.5
0.5
Erreur maximale tolérée
0.1 Qmax ≤ Q ≤ Qmax Qmin ≤ Q < 0.1 Qmax
± 1.5% ± 3%
± 1.5% ± 3%
± 1.5% ± 3%
Perte de charge Max.
mbar
≤ 2
≤ 2
≤ 2
Plage de volume max.
m³/h
99999.9998
99999.9998
99999.9998
Plage de volume min.
m³/h
0.0002
0.0002
0.0002
Précision
classe
1.5
1.5
1.5
Volume Cyclique
dm³
2.0
2.0
2.0
Valeur d'une impulsion émetteur
m3/impulsion
0.01
0.01
0.01
Poids
kg
2.0
2.0
2.0

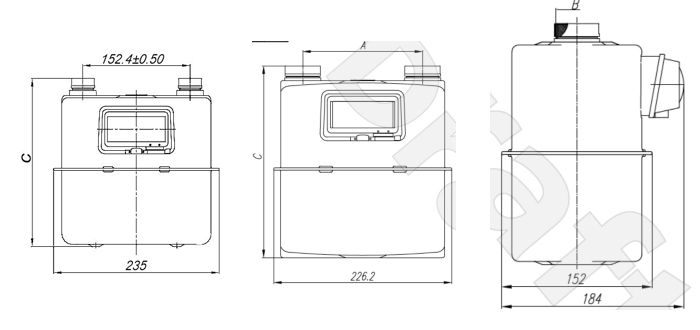

Dimensions
A
[mm]
152.40± 0.50
250 ± 0.50
B
M30 x 2 - 6 g
G¾ B
G⅞B
G1B
NPT ¾″
BS746 1″
C
[mm]
Obtenir un devis
