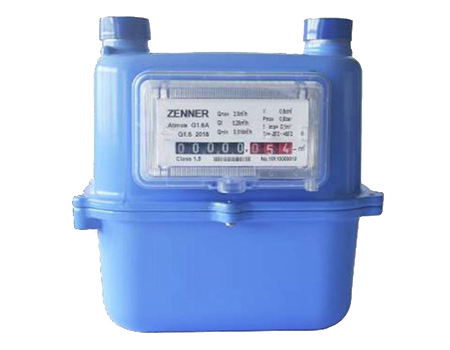

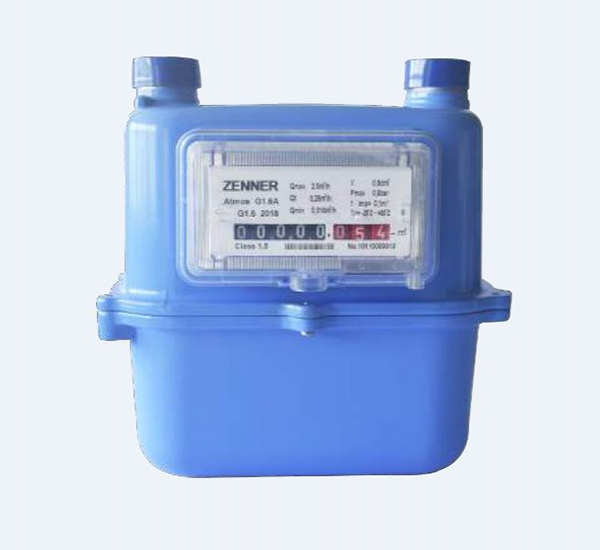

Compteur gaz à membrane, compact en aluminium

Bi-tubilaire, compact, grande précision, fiable, en aluminium très résistant

Après des études approfondies sur les différents sites d'installation de compteur, Zenner est arrivé à la conclusion que la production d'un compteur de grande résistance et avec une haute capacité d'adaptation est de rigueur. C'est là que le modèle de compteur gaz à membrane compact en aluminium a été choisi. Ce modèle est disponible en deux dimensions G1.6 et G2.5. Comme expliqué ci-dessus, le boîtier de ce compteur est faite avec du fonte d'aluminium lui donnant une très grande résistance à la corrosion et par la même occasion lui offre une plus longue durée de vie allant jusqu'à plus de 25 ans. Ce modèle présente une grande fiabilité et précision de mesure et est approprié en tant qu'instrument de mesure de divers types de gaz incluant le gaz naturel ou gaz de ville, le biogaz, le gaz liquide, le gaz méthane, etc.

Le compteur de gaz à membrane a un système de calibrage intégré qui joue le rôle de coordinateur pour optimiser le débit de gaz. Ce type de compteur a une sa performance garantie et un taux d'erreur minimum même en présence de débit de faible volume. Et grâce à son soupape coulissante il est résistant à la contamination avec une valeur stable Qmin.

Notre compteur de gaz à membrane est conforme aux standards GB/T5968-1997, EN1359:1998/A1:2006, 0IML R31:1995.

Caractéristiques
  • Approbation Directive Instruments de Mesure (MID) de Nmi
  • Conception du volume cylindrique de 0.8dm³ plus adapté à l'utilisation de G1.6 et G2.5 donnant de meilleur performance de mesure
  • Constante précision de mesure
  • Ignifuge au dessus de 0.1 bar
  • Température de travail: -25 °C à +55 °C
  • Débit initial en dessous de 1 dm3/h
  • Conception améliorée avec ajout de pulseur
Données Techniques
Type G1.6MA G2.5MA
Plage de mesure nominale Qn m³/h 1.6 2.5
Plage de mesure max. Qmax m³/h 2.5 4
Plage de mesure min. Qmin m³/h 0.016 0.025
Pression maximale de service bar 0.5 0.5
Erreur maximale tolérée 0.1 Qmax ≤ Q ≤ Qmax Qmin ≤ Q < 0.1 Qmax ± 1.5% ± 3% ± 1.5% ± 3%
Perte de charge Max. mbar ≤ 2 ≤ 2
Plage de volume max. m³/h 99999.9998 99999.9998
Plage de volume min. m³/h 0.0002 0.0002
Précision classe 1.5 1.5
Volume Cyclique dm³ 0.8 0.8
Valeur d'une impulsion émetteur m3/impulsion 0.01 0.01
Poids kg 1.55 1.55
Compteur gaz à membrane, compact en aluminium

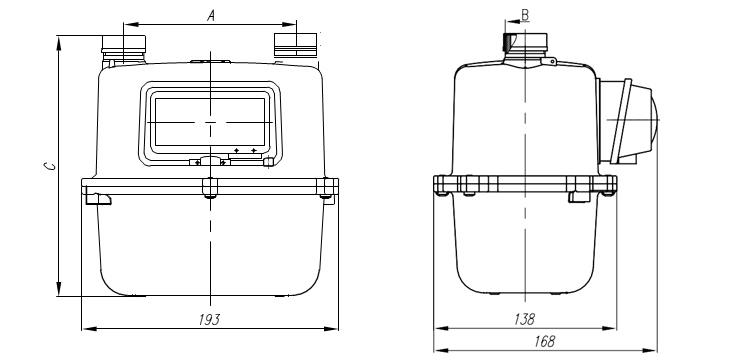

Dimensions Diaphragmes G1.6MA et G2.5MA
A [mm] 110 ± 0.50 130 ± 0.50
B M30 x 2 - 6 g M26 x 1.5- 6 g NPT ¾″
C [mm] 196
L'entreprise Zenner Metering Technology de shanghai est un joint-venture avec le group Minol Zenner basé en Allemagne qui est l'un des leaders sur le marché international en matière de fabricant d'instruments de mesure pour le calcul et la facturation de la consommation d'énergie. En tant que coentreprise, l'entrepise Zenner Meters de Shanghai se spécialise dans les compteurs de gaz à membranes, les compteurs de gaz intelligent, les compteurs de gaz communicant (qui renvoient les données via GPRS ou bien via l'Internet des objets à bande étroite), les débitmètres à turbine, les compteurs gaz rotatif et autres. Tous ces instruments de mesure présentant divers types.
