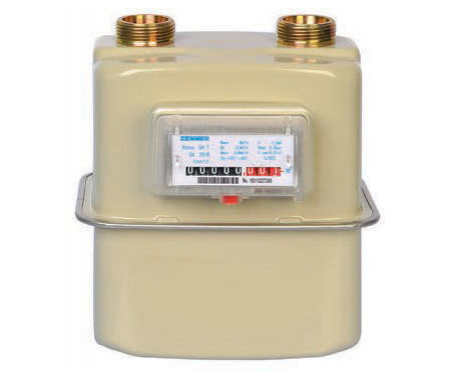

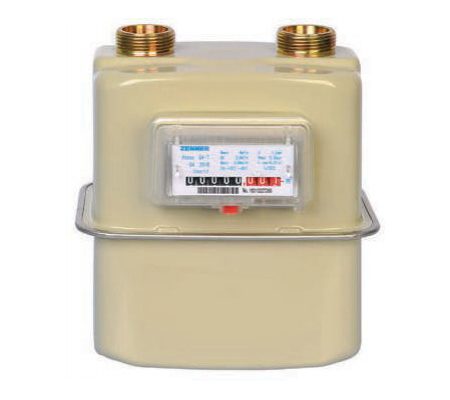

Compteur gaz à membrane, compensation thermique integrée

Bi-tubilaire, compensation thermique, approprié à différents types de gaz

Zenner parmi ces instruments de mesure de gaz vous propose sa gamme de compteur gaz à membrane qui est insensible à la variation de température. Cette gamme est composée de trois compteurs se différenciant sur le côté dimension dont le G1.6-T, le G2.5-T et le G4-T. Quand le compteur ressent le changement de température quelconque au niveau du gaz qui passe à l'intérieur, alors le méchanisme de compensation thermique se déclenche avec la coefficient equivalent grâce au bimétallique contenu à l'intérieur du compteur. Le pas de la manivelle devra changer pour régler le mouvement du diaphragme grâce au courbure de déformation, aussi, le volume cylindrique change. Sachant le fait que la contraction de gaz et l'expansion thermique cause une différence de volume, ce structure lui offre un moyen de contrattaquer. Ces divers caractéristiques augmentent la capacité d'adaptation du compteur à toutes sortes d'environnement et améliore par la même occasion son niveau de précision.

Ce compteur gaz à membrane est adapté pour mesurer différents types de gaz incluant le gaz naturel ou gaz de ville, le gaz liquide, le biogaz, le gaz méthane et autres.

Caractéristiques
  • Compensation thermique pour corriger la lecture du mesure
  • Système d'ajustement des courbes d'erreur
  • Le boîtier est en acier galvanisée à revêtement en poudre pour une résistance à la corrosion maximale
  • Pression de service: 0.5 bar
  • Température de travail: -25 °C à +55 °C
  • Haute stabilité thermique allant en dessus de 0.1 bar en accord avec la norme EN1359
  • Grande résistance à la corrosion
  • Débit initial ne dépassant pas le 1 dm³/h
  • Conception améliorée avec ajout de pulseur
Données Techniques
Type G1.6-T G2.5-T G4-T
Plage de mesure nominale Qn m³/h 1.6 2.5 4
Plage de mesure max. Qmax m³/h 2.5 4 6
Plage de mesure min. Qmin m³/h 0.016 0.025 0.04
Pression maximale de service bar 0.5 0.5 0.5
Erreur maximale tolérée 0.1 Qmax ≤ Q ≤ Qmax Qmin ≤ Q < 0.1 Qmax ± 1.5% ± 3% ± 1.5% ± 3% ± 1.5% ± 3%
Perte de charge Max. mbar ≤ 2 ≤ 2 ≤ 2
Plage de volume max. m³/h 99999.9998 99999.9998 99999.9998
Plage de volume min. m³/h 0.0002 0.0002 0.0002
Précision classe 1.5 1.5 1.5
Volume Cyclique dm³ 1.2 1.2 1.2
Valeur d'une impulsion émetteur m3/impulsion 0.01 0.01 0.01
Poids kg 2.0 2.0 2.0
Compteur gaz à membrane, compensation thermique integrée

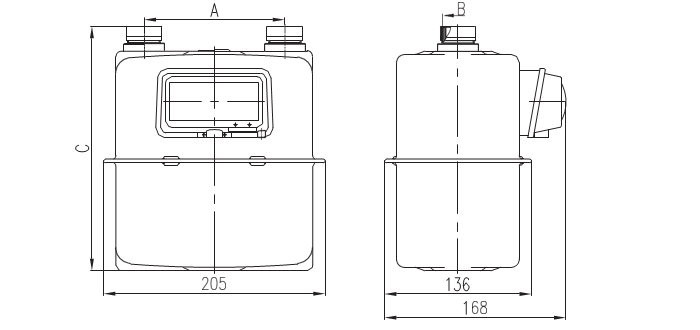

Dimensions Diaphragm gas meter G1.6-T | G2.5-T | G4-T
A [mm] 110 ± 0.50 130 ± 0.50
B M30 x 2 - 6 g G¾B G⅞B G1B G1¼B NPT ¾″
C [mm] 230 238
L'entreprise Zenner Metering Technology de shanghai est un joint-venture avec le group Minol Zenner basé en Allemagne qui est l'un des leaders sur le marché international en matière de fabricant d'instruments de mesure pour le calcul et la facturation de la consommation d'énergie. En tant que coentreprise, l'entrepise Zenner Meters de Shanghai se spécialise dans les compteurs de gaz à membranes, les compteurs de gaz intelligent, les compteurs de gaz communicant (qui renvoient les données via GPRS ou bien via l'Internet des objets à bande étroite), les débitmètres à turbine, les compteurs gaz rotatif et autres. Tous ces instruments de mesure présentant divers types.
