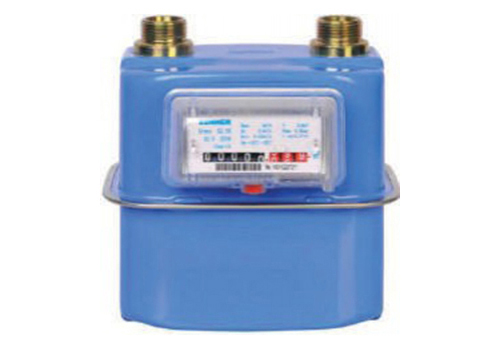

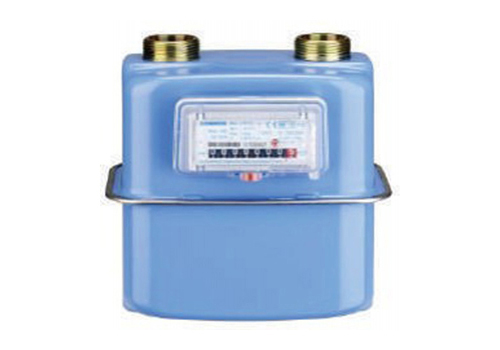

Compteur gaz à membrane, modèle compact

Bi-tubilaire, compact, haute sécurité, haute précision, haute fiabilité

Zenner votre fournisseur de compteur de gaz vous présente un modèle de sa gamme de compteur gaz à membrane, celui avec un look compact. Deux types dont les dimensions les diffères vous êtes proposés, le G1.6 et le G2.5. Le compteur comptact s'adapte à toutes sortes de sites d'installation et est vraiment l'idéal pour une mesure fiable et précise dans une plage de débits intermédiaire. Ce modèle a une grande efficacité opérationnelle et permet l'auto-relève. Ainsi permet à l'utilisateur une bonne gestion de la consommation et des ressourses grâce à des données précises disponibles en temps réel. Le boîtier est en acier galvanisée à revêtement en poudre pour une résistance à la corrosion maximale. Ce compteur gaz à membrane compact a une durée de vie de plus de 25 ans grâce à la qualité supérieure de ses diaphragmes. Les compteurs de gaz de Zenner sont appropriés pour la mesure de divers types de gaz incluant le gaz naturel ou gaz de ville, le gaz liquide, le biogaz, le gaz méthane et autres.

Un système de calibrage a éte intégré à ce compteur de gaz à membrane compact lui permettant de coordonner efficacement l'optimisation du flux de gaz. Même à un faible débit, il garantie un extraordinaire performance de courbe d'erreur. Ce type de compteur reste résistant à la contamination avec une valeur stable Qmin suite à sa conception avec un soupape glissante.

Notre compteur de gaz à membrane répond aux normes de métrologie les plus exigeants incluant GB/T5968-1997, EN1359:1998/A1:2006, 0IML R31:1995.

Caractéristiques
  • Approbation Directive Instruments de Mesure (MID) de Nmi
  • Conception du volume cylindrique de 0.8dm³ plus adapté à l'utilisation de G1.6 et G2.5 donnant de meilleur performance de mesure
  • Constante précision de mesure
  • Résistant au feu allant en dessus de 0.1 bar
  • Débit initial en dessous de 1 dm3/h
  • Température de travail: -25 °C à +55 °C
  • Conception améliorée avec ajout de pulseur
Type G1.6MS G2.5MS
Plage de mesure nominale Qn m³/h 1.6 2.5
Plage de mesure max. Qmax m³/h 2.5 4
Plage de mesure min. Qmin m³/h 0.016 0.025
Pression maximale de service bar 0.5 0.5
Erreur maximale tolérée 0.1 Qmax ≤ Q ≤ Qmax Qmin ≤ Q < 0.1 Qmax ± 1.5% ± 3% ± 1.5% ± 3%
Perte de charge Max. mbar ≤ 2 ≤ 2
Plage de volume max. m³/h 99999.9998 99999.9998
Plage de volume min. m³/h 0.0002 0.0002
Précision classe 1.5 1.5
Volume Cyclique dm³ 0.8 0.8
Valeur d'une impulsion émetteur m3/impulsion 0.01 0.01
Poids kg 1.55 1.55
Compteur gaz à membrane, modèle compact

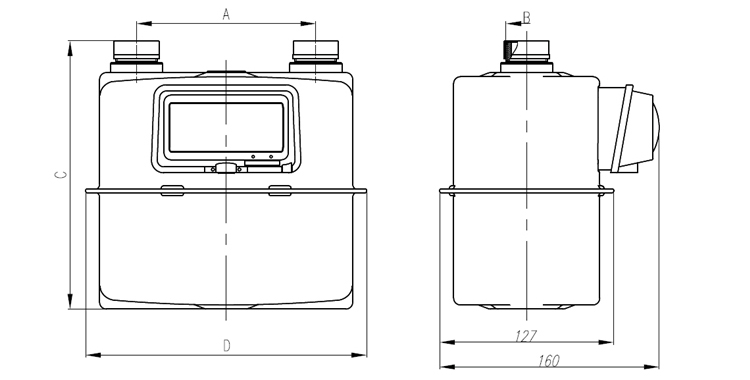

Dimensions Diaphragmes G1.6MS et G2.5MS
A [mm] 110 ± 0.50 130 ± 0.50
B M30 x 2 - 6 g M26 x 1.5 - 6 g G¾B G⅞B NPT¾″
C [mm] 189 195
D [mm] 184 @ A=110 204 @ A=130
L'entreprise Zenner Metering Technology de shanghai est un joint-venture avec le group Minol Zenner basé en Allemagne qui est l'un des leaders sur le marché international en matière de fabricant d'instruments de mesure pour le calcul et la facturation de la consommation d'énergie. En tant que coentreprise, l'entrepise Zenner Meters de Shanghai se spécialise dans les compteurs de gaz à membranes, les compteurs de gaz intelligent, les compteurs de gaz communicant (qui renvoient les données via GPRS ou bien via l'Internet des objets à bande étroite), les débitmètres à turbine, les compteurs gaz rotatif et autres. Tous ces instruments de mesure présentant divers types.
